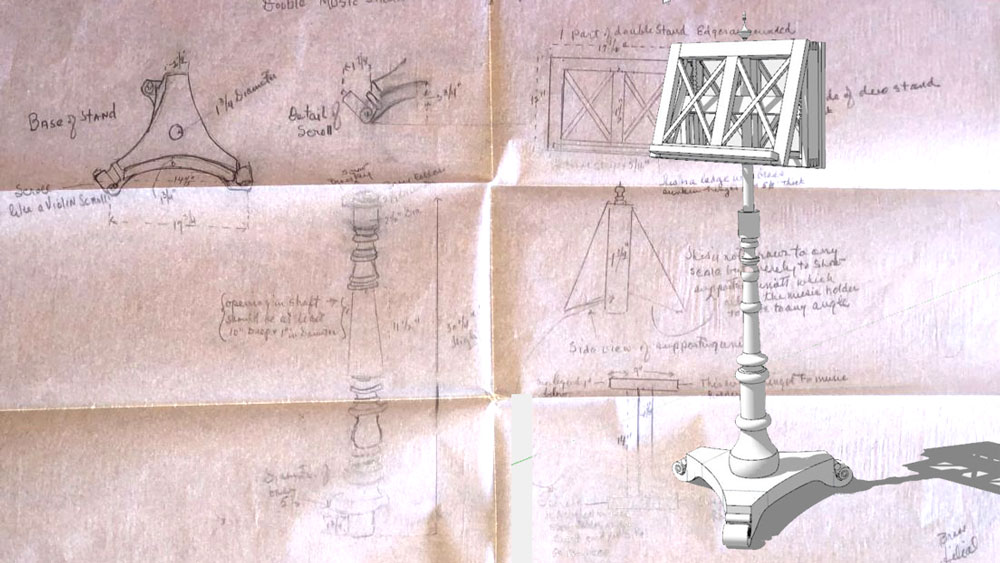

Design. Clic. Costruire\n\nUn amico e collega falegname è venuto da me con un impegnativo progetto di falegnameria: l'interesse per la riproduzione di un leggio che era una parte importante della sua memoria d'infanzia. \u003cbr\u003e Il mio ruolo sarebbe quello di creare una serie dettagliata di disegni con modelli a grandezza naturale per il suo utilizzo nella costruzione del leggio.\n\nSuo padre, un musicista, possedeva un vecchio leggio classico doppio in mogano. Era un elemento d'arredo importante e di primo piano in casa. \u003cbr\u003e Sfortunatamente, il leggio è andato perso alla famiglia. Non c'erano foto, ma per fortuna aveva conservato uno schizzo fatto da suo padre molti anni prima. Lo schizzo, mostrato sotto, era a matita su due pagine di carta pergamena. \u003cbr\u003e È stato nascosto per anni piegato in una busta, sapendo che un giorno questo sarebbe stato utile e prezioso.\n\nCome puoi vedere, gli schizzi erano principalmente in modalità 3D prospettica - sfortunatamente, non c'erano ortografie frontali, superiori e laterali in scala o diritte. Tuttavia, sembrava che fossero state mostrate dimensioni importanti. \u003cbr\u003e Sarebbe stata una sfida, specialmente la parte superiore con i rack per musica a doppia angolazione regolabile. La mia normale procedura per avviare uno SketchUp non sarebbe possibile. Cioè, non ci sarebbero foto importate o forme ortografiche da tracciare. \u003cbr\u003e Dovrei interpretare questi grafici a matita e costruire i componenti riga per riga.\n\nHo iniziato dalla parte superiore del leggio, i supporti per la musica regolabili. Ho pensato che questa sarebbe stata la parte più difficile da sviluppare. \u003cbr\u003e Di seguito puoi vedere questa prima fase di progettazione: dimensionare i componenti, ma senza alcuna falegnameria. In questa fase, ignoravo come eseguire la regolazione dell'angolo con i denti a cricchetto. Sapevo che i gruppi laterali del supporto per spartiti sarebbero stati incernierati alla parte superiore del telaio rettangolare. \u003cbr\u003e Sapevo anche che i bracci sarebbero stati anche incernierati e collegati ai lati del supporto per spartiti.\n\nQuesti componenti incernierati sarebbero i più difficili da elaborare e SketchUp aiuterebbe a risolvere questa sfida. Come mostrato di seguito, ho impostato più viste di questi componenti fianco a fianco e ruotato a diverse angolazioni. \u003cbr\u003e Ho anche aggiunto piastre della staffa dentata per vedere l'interazione con i bracci.\n\nHo organizzato una riunione Zoom con il mio amico e ho condiviso il file di SketchUp in tempo reale. Potevo orbitare, zoomare e fare una panoramica intorno al modello per mostrare le aree problematiche. \u003cbr\u003e In linea, siamo stati in grado di individuare una nuova configurazione e posizione dei bracci per evitare interferenze.\n\nLa sfida successiva consisteva nell'elaborare una configurazione e una posizione accettabili del cricchetto dentato. Quindi ho impostato un'altra scena di SketchUp come mostrato di seguito. \u003cbr\u003e\n\nCon questa configurazione, sono stato in grado di dettagliare la forma piumata delle guide di supporto e di progettare le configurazioni dei denti. Ecco il braccio piumato risultante.\n\nInoltre, ho continuato a lavorare in falegnameria come mostrato di seguito con questo telaio a coda di rondine e mortasa e tenone nelle piattaforme musicali. \u003cbr\u003e\n\nEcco la vista esplosa finale.\n\nEcco una breve animazione del movimento del leggio.\n\nIscriviti oggi a eletters e ottieni le ultime tecniche e istruzioni da Fine Woodworking, oltre a offerte speciali. \u003cbr\u003e\n\nOttieni suggerimenti sulla lavorazione del legno, consigli di esperti e offerte speciali nella tua casella di posta\n\nIscriviti\n\n×.
