Design. Clic. Costruire Visualizzazione delle alternative in SketchUp e Layout Tim Killen mostra come visualizzare design di sedie alternativi, ordinati per livello di difficoltà di costruzione.
19 aprile 2022 Recentemente la nostra classe a scuola (Building Classic Furniture) ha scelto le sedie Windsor come prossimo progetto. Avevo già diversi design SketchUp di sedie Windsor, ma avevo bisogno di un modo per mostrare design di sedie laterali alternative per la selezione degli studenti. Mi trovavo di fronte a un mix di abilità degli studenti.
Ad esempio, alcuni studenti sono molto abili nella tornitura, altri avevano poca esperienza nella tornitura. Molte delle opzioni applicano torniture in stile bambù poiché questo stile è molto più semplice per i tornitori principianti. Pertanto, ho cercato un modo per mostrare alternative alla sedia insieme a un livello di difficoltà di costruzione.
Ovviamente SketchUp e Layout sono stati gli strumenti che ho scelto per creare questo documento. Ecco il documento di due pagine. La prima pagina è in prospettiva.

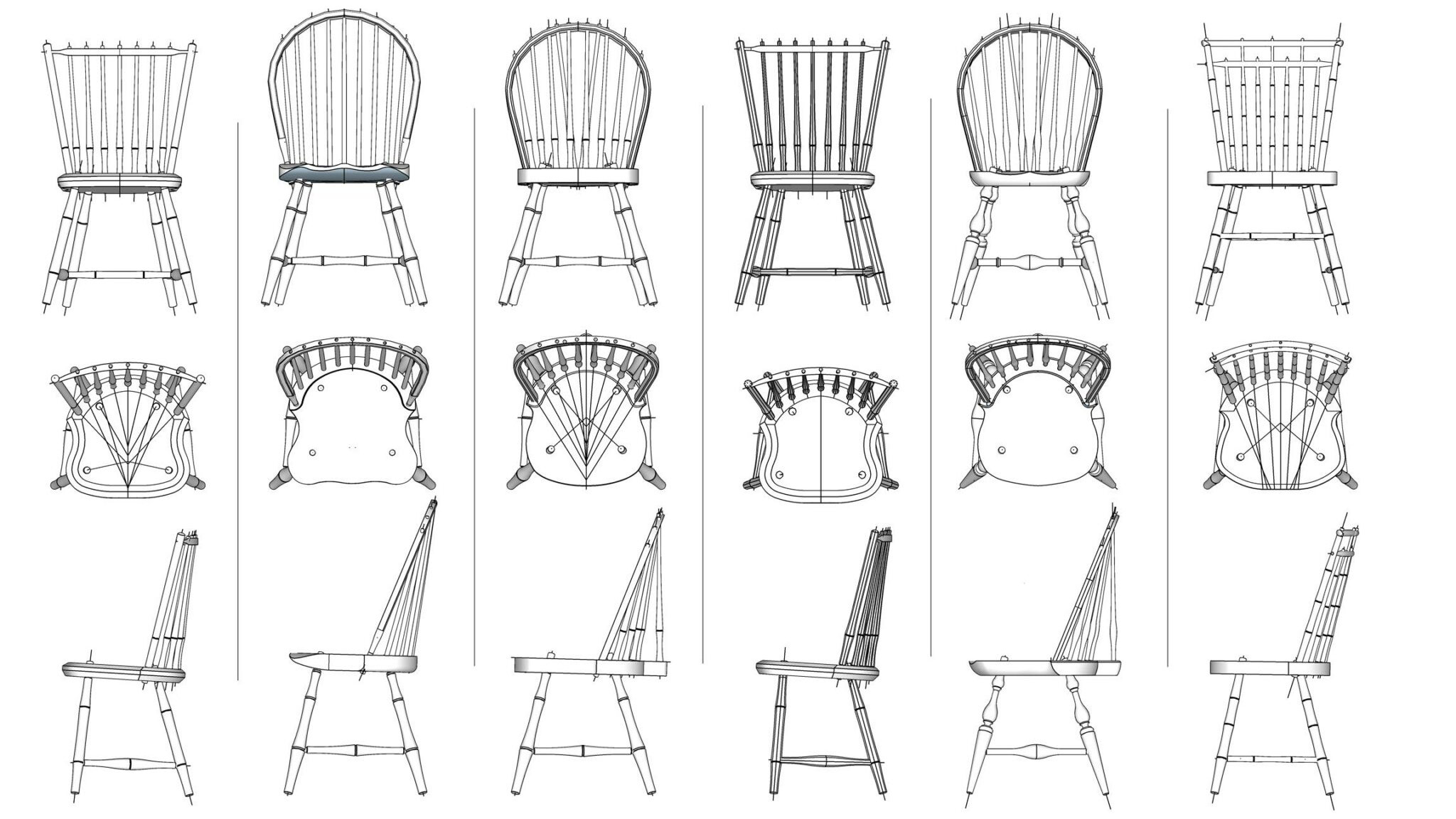

La seconda pagina è ortografica con vista frontale, superiore e laterale. Ecco la procedura che ho usato per produrre queste due pagine. Ho copiato gli assiemi della sedia dai rispettivi file di SketchUp e li ho inseriti in un nuovo file di SketchUp.
Ho allineato i sei assiemi lungo l'asse rosso e ho creato una scena in prospettiva con le ombre. Ho quindi realizzato una scena ortografica anteriore di questo stesso insieme di assiemi senza ombre. È stata creata una nuova scena ortografica di questi stessi assiemi in una vista dall'alto.
Ho copiato i sei assiemi e li ho spostati lungo l'asse rosso. Poi ho ruotato ciascuno di 90° per avere una vista laterale. Ciò ha prodotto un file di SketchUp con 4 scene.
Ho fatto clic sulla funzione File/Invia a layout. In Layout ho posizionato la scena prospettica a Pagina 1. Quindi ho aggiunto l'etichettatura.
In Layout ho creato una seconda pagina e ho aggiunto le tre scene ortografiche. E ancora ho aggiunto Linee ed Etichette. Ecco alcuni dei lavori in negozio.
