Testare un design a tamburo

Disegno. Clic. Costruire Testare un design a tamburo SketchUp è un modo efficiente per elaborare il design delle scanalature e delle lamelle del tamburo in una scrivania del XIX secolo.

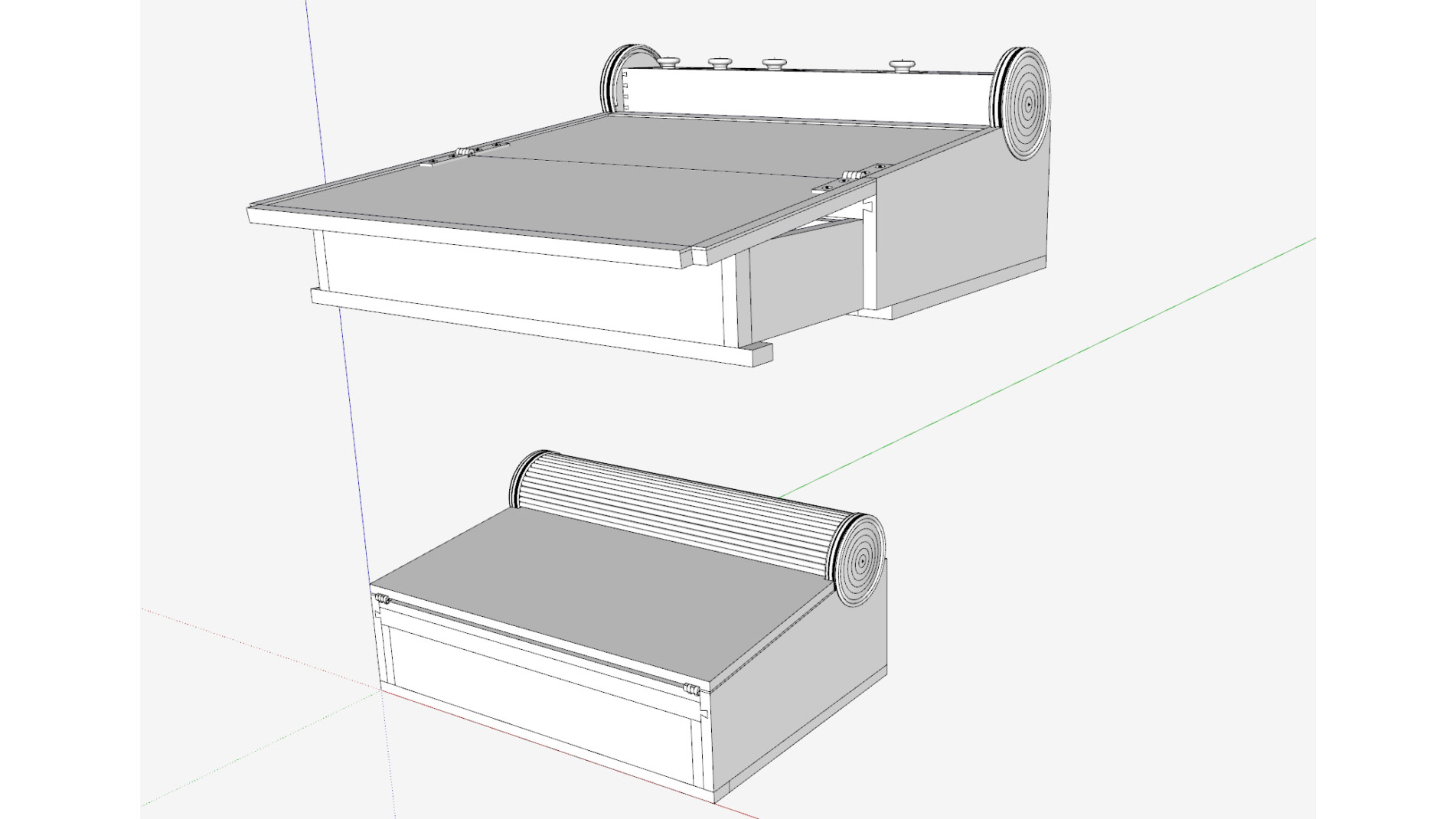

07 giugno 2022 Sto riproducendo uno scrittoio portatile del 1810 originariamente costruito dai Seymours a Boston. Esistono diverse versioni di queste scrivanie e quella su cui sto lavorando è esposta al Museo di Winterthur. Ecco due viste del mio progetto di SketchUp, una della scrivania in posizione chiusa e un'altra in posizione aperta.
Il tamburo nell'assieme inferiore è composto da 56 3/16 pollici. entro 3/16 pollici. doghe incollate su un supporto in tela.
Quando la scrivania è chiusa, il tamburo copre il contenitore nella parte posteriore del gruppo. Poiché il tamburo è collegato al retro del cassetto, la sua posizione dipende dalla posizione del cassetto. Quando il cassetto viene estratto, il tamburo espone il contenitore posteriore dove si trovano matite, penne, inchiostro, ecc.
. Ho usato SketchUp per elaborare il design delle scanalature e delle lamelle del tamburo. Dopo aver "nascosto" alcuni dei componenti laterali, puoi vedere sotto l'interno della scrivania e la posizione del tamburo in posizione chiusa.
Volevo assicurarmi che le lamelle del tamburo scorressero in modo efficiente lungo il percorso scanalato in i lati della scrivania e le torrette. Ho allegato un video del mio processo di posizionamento delle lamelle del tamburo all'interno delle scanalature e verificando così un movimento di lavoro regolare del tamburo. Ecco una vista che mostra la mia copia di una lamella.
Nella posizione attuale, questa nuova lamella entra in collisione con il lato della scanalatura. Deve essere ruotato per eliminare l'interferenza. Dopo aver aggiunto e ruotato un paio di lamelle, sono in grado di copiare più lamelle ruotando il gruppo dal punto centrale del solco.
Questa vista mostra la copia di quattro lamelle alla volta. La copia successiva può essere otto in una volta. Quindi la copia funziona abbastanza rapidamente.
Ecco il video….. Altro da Tim Killen Visualizzazione di alternative in SketchUp e Layout Design del cassetto a coda di rondine in SketchUp Creazione di una vista in sezione in SketchUp Iscriviti oggi stesso a eletters e ricevi le ultime tecniche e istruzioni da Fine Woodworking, oltre a offerte speciali.
